Làm thế nào 2 tổng đài ở HÀ NỘI và HCM gọi nội bộ với nhau?

Tổng đài HCM không có line CO, không có siptrunk vậy làm thế nào để tổng đài HCM gọi ra ngoài được?

Làm thế nào để tổng đài HCM có thể mượn trunk của tổng đài HÀ NỘI gọi ra ngoài?

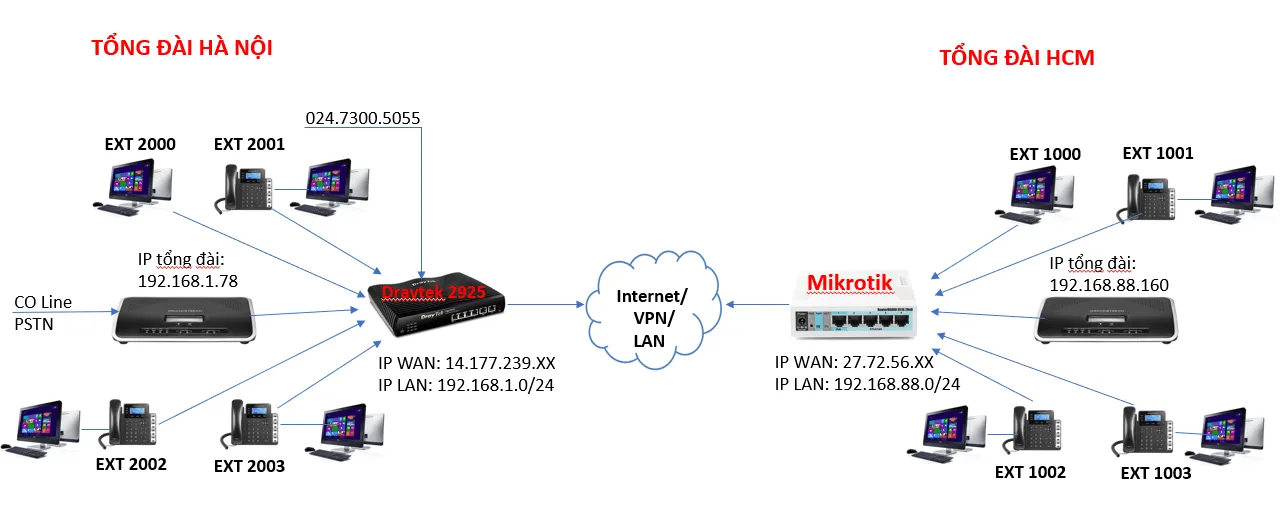

Dưới đây là mô hình kết nối 2 tổng đài IP Grandstream.

Yêu cầu: Kết nối mạng giữa 2 chi nhánh Hà Nội và HCM thông qua VPN, ở đây mình kết nối bằng Draytek và Mikrotik

Video hướng dẫn kết nối 2 tổng đài IP Grandstream

Dưới đây là video hướng dẫn chi tiết các bạn có thể tham khảo.

Chi tiết cấu hình như sau.

Vào IP tổng đài HN và HCM

  • IP tổng đài HN: http://192.168.1.78:8089
  • IP tổng đài HCM: http://192.168.88.160:8089

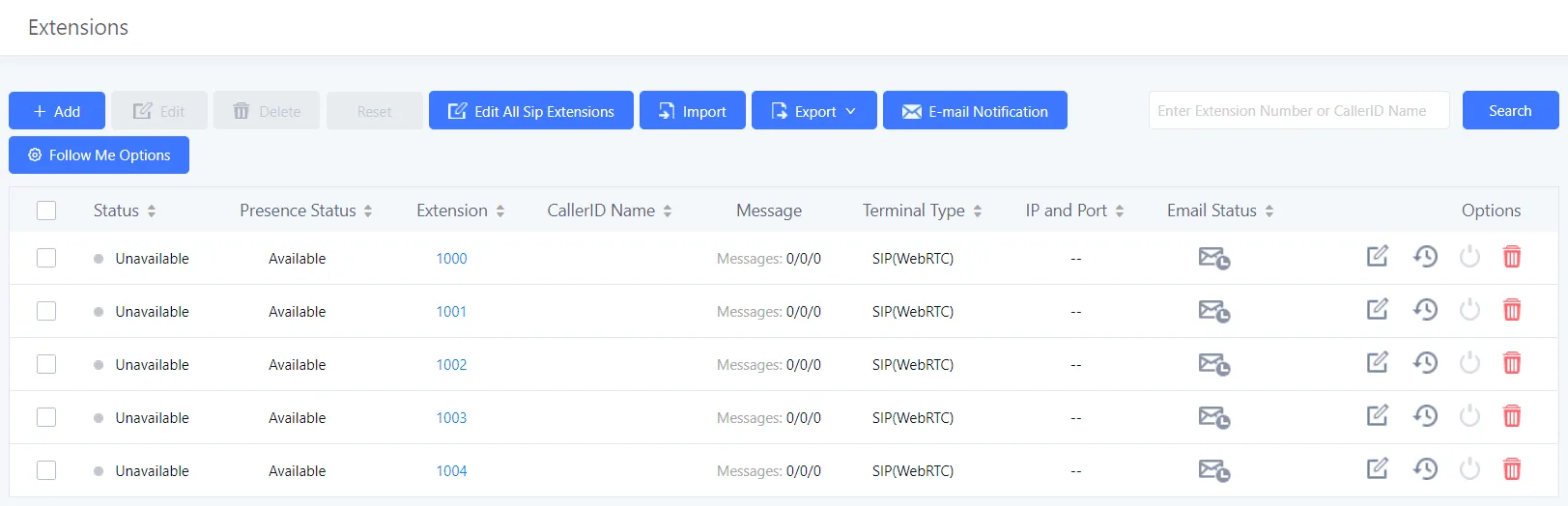

Bước 1: Cài đặt dải máy 2XXX cho tổng đài HN và dải máy nhánh 1XXX cho tổng đài HCM

Tổng đài Hà Nội

Vào Extension/trunk -> Extension -> Add. ( tạo sip extension )

Video hướng dẫn kết nối 2 tổng đài IP Grandstream

Tổng đài HCM

Video hướng dẫn kết nối 2 tổng đài IP Grandstream

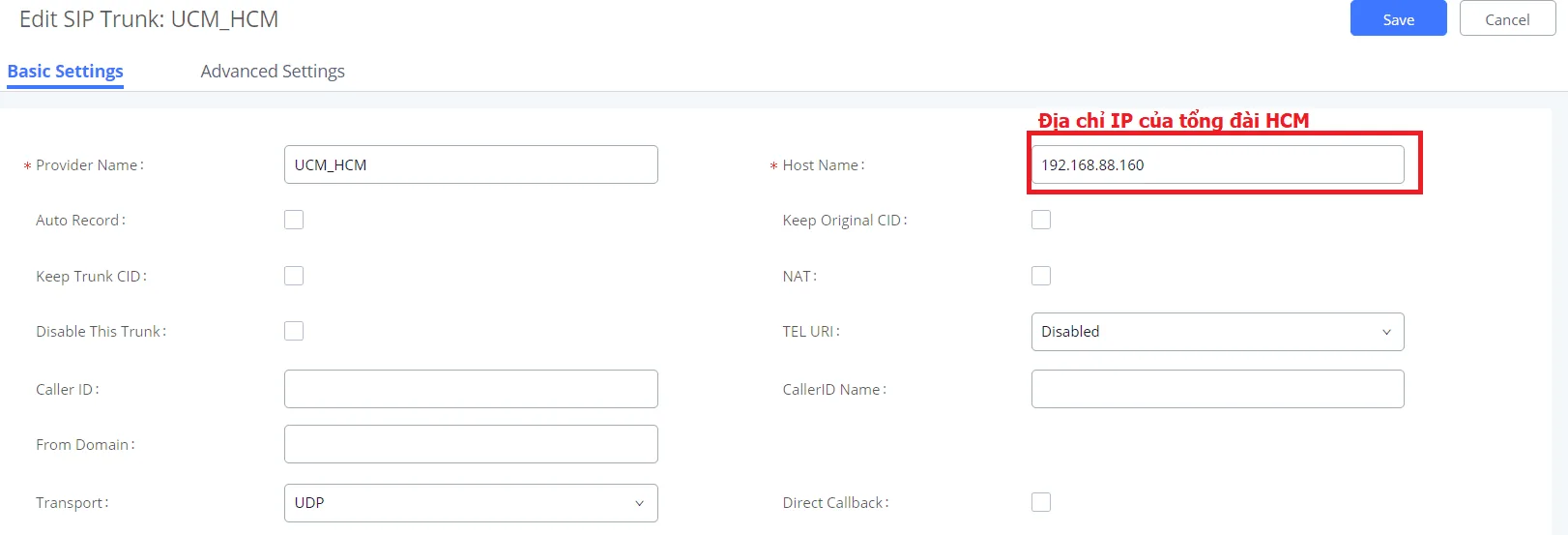

Bước 2: Cài đặt Voip trunk cho 2 tổng đài .

Tổng đài HN

Vào Extension/Trunk -> Voip Trunk -> Add SIP trunk -> Create new Siptrunk

Video hướng dẫn kết nối 2 tổng đài IP Grandstream

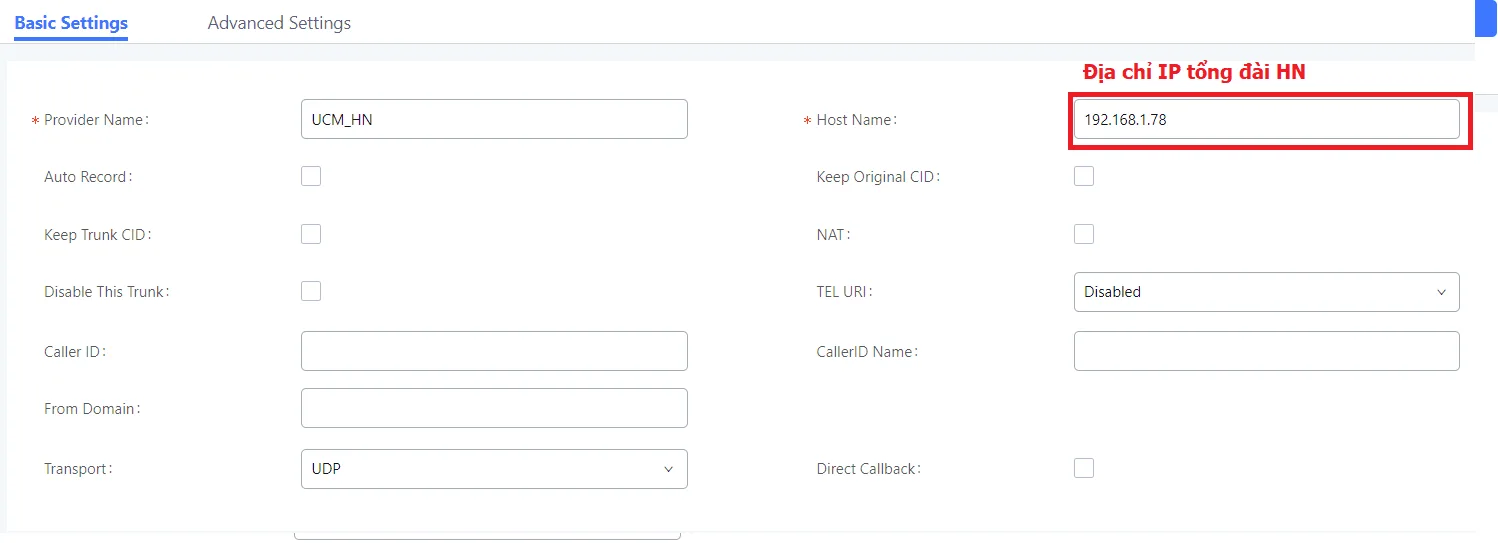

Tổng đài HCM

Video hướng dẫn kết nối 2 tổng đài IP Grandstream

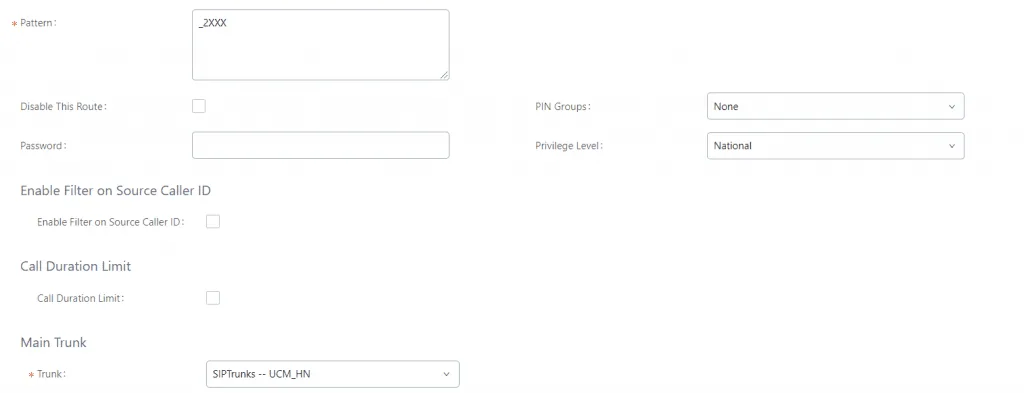

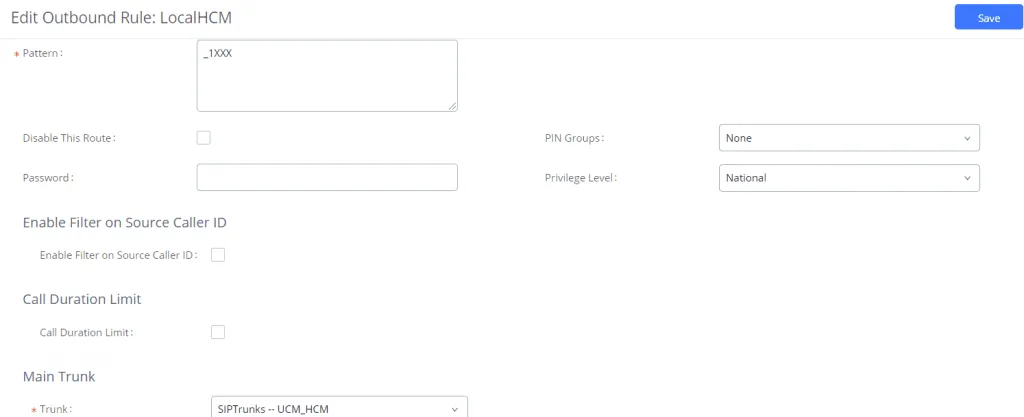

Bước 3: Cài đặt Outbound Routes

Tổng đài HN

Vào Extension/Trunk -> Outbound Routes -> Add -> Create New Outbound Rule

Video hướng dẫn kết nối 2 tổng đài IP Grandstream

Tổng đài HCM

Video hướng dẫn kết nối 2 tổng đài IP Grandstream

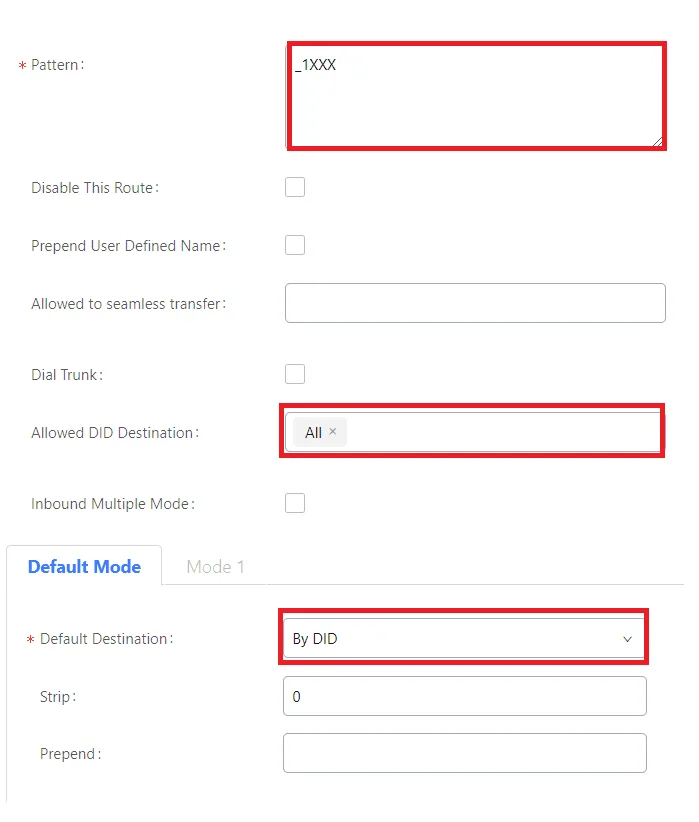

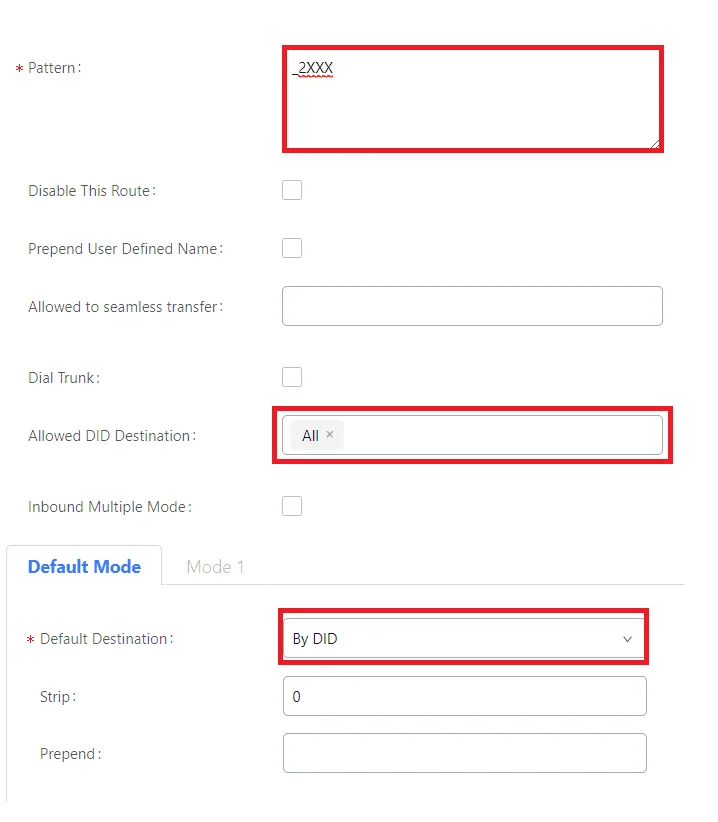

Bước 4: Cài đặt Inbound Routes

Tổng đài HN

Vào Extension/trunk -> Inbound Routes ->Add –> chọn trunk kết nối 2 tổng đài Creat New inbount Rule

Video hướng dẫn kết nối 2 tổng đài IP Grandstream

Tổng đài HCM

Video hướng dẫn kết nối 2 tổng đài IP Grandstream



Bước 5: Tạo Outbound Routes gọi ra ngoài cho tổng đài HCM

Video hướng dẫn kết nối 2 tổng đài IP Grandstream

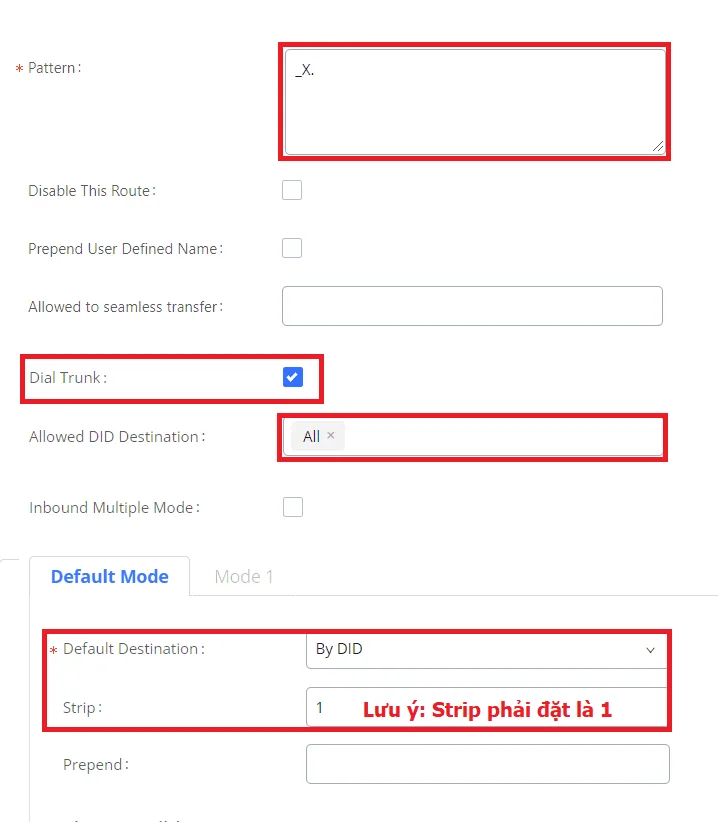

Bước 6: Tạo Inbound Routes cho phép Dialtrunk cho tổng đài HN

Video hướng dẫn kết nối 2 tổng đài IP Grandstream

Chỉ cần vài bước như vậy mình đã có thể kết nối 2 tổng đài gọi nội bộ miễn phí với nhau, đồng thời có thể mượn trunk của tổng đài kia để có thể gọi ra ngoài và ngược lại.

Lưu ý: Nếu 2 tổng đài gọi với nhau mà không thoại được ta cần thêm 1 bước cấu hình add thêm dải mạng cho 2 tổng đài.

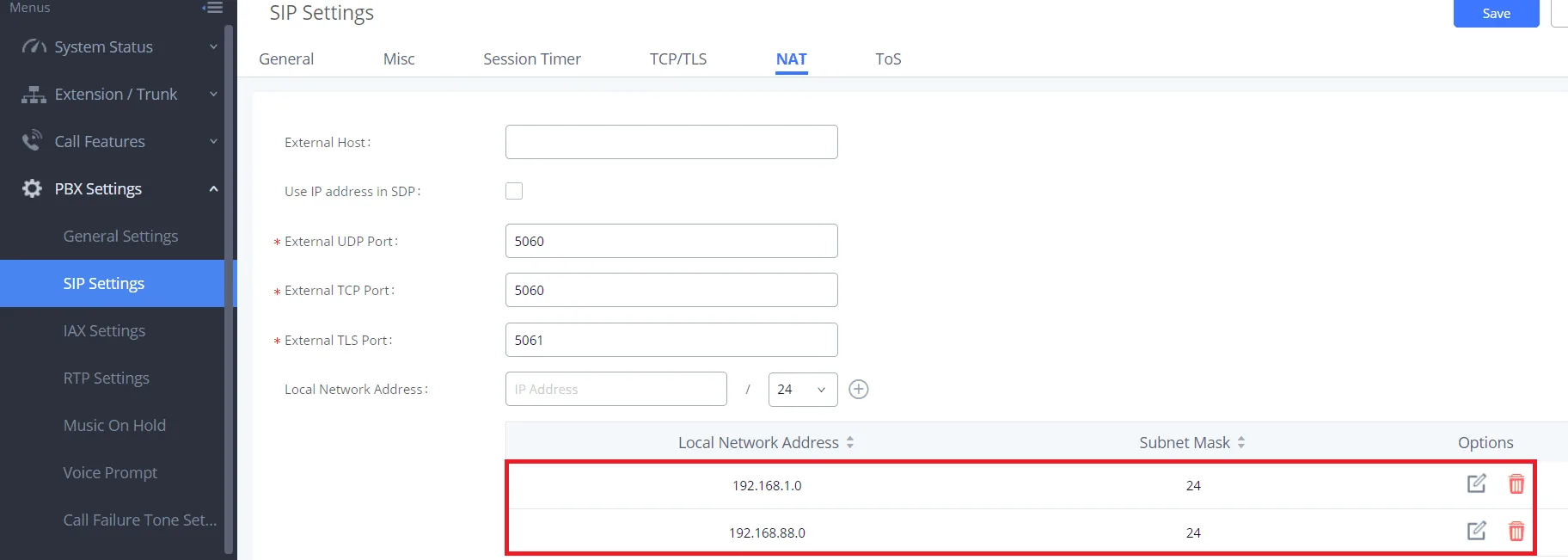

Vào PBX settings --> SIP Settings --> NAT add thêm dải Local Network address của tổng đài đầu xa

Video hướng dẫn kết nối 2 tổng đài IP Grandstream
